Determinar a capacidade de sobrecarga de um VFD (Variable Frequency Drive) de alta tensão é uma tarefa crucial tanto para fornecedores quanto para usuários finais. Como fornecedor de VFDs de alta tensão, entendo a importância deste parâmetro e seu impacto no desempenho e na confiabilidade das aplicações industriais. Neste blog, compartilharei alguns aspectos importantes sobre como determinar a capacidade de sobrecarga de um VFD de alta tensão.
Compreendendo os princípios básicos do VFD de alta tensão
Antes de nos aprofundarmos na capacidade de sobrecarga, é essencial ter uma compreensão clara do que é um VFD de alta tensão. Um VFD de alta tensão é um tipo de inversor de velocidade ajustável usado para controlar a velocidade e o torque de um motor CA, variando a frequência e a tensão fornecidas ao motor. Os VFDs de alta tensão são comumente usados em aplicações industriais de grande escala, como petróleo e gás, mineração, geração de energia e tratamento de água. Você pode aprender mais sobre VFD de alta tensão em nosso siteVFD de alta tensão.
Importância da capacidade de sobrecarga
A capacidade de sobrecarga refere-se à capacidade de um VFD de alta tensão de lidar com correntes superiores à sua corrente nominal por um curto período sem causar danos ao inversor ou ao motor. Em aplicações industriais do mundo real, os motores frequentemente sofrem sobrecargas temporárias devido a vários motivos, como partida, parada, mudanças repentinas na carga ou travamentos mecânicos. Se o VFD não tiver capacidade de sobrecarga suficiente, ele poderá desarmar frequentemente, levando à paralisação da produção e possíveis danos ao equipamento. Portanto, determinar com precisão a capacidade de sobrecarga é vital para garantir o bom funcionamento do motor e de todo o processo produtivo.
Fatores que afetam a capacidade de sobrecarga
1. Capacidade Térmica

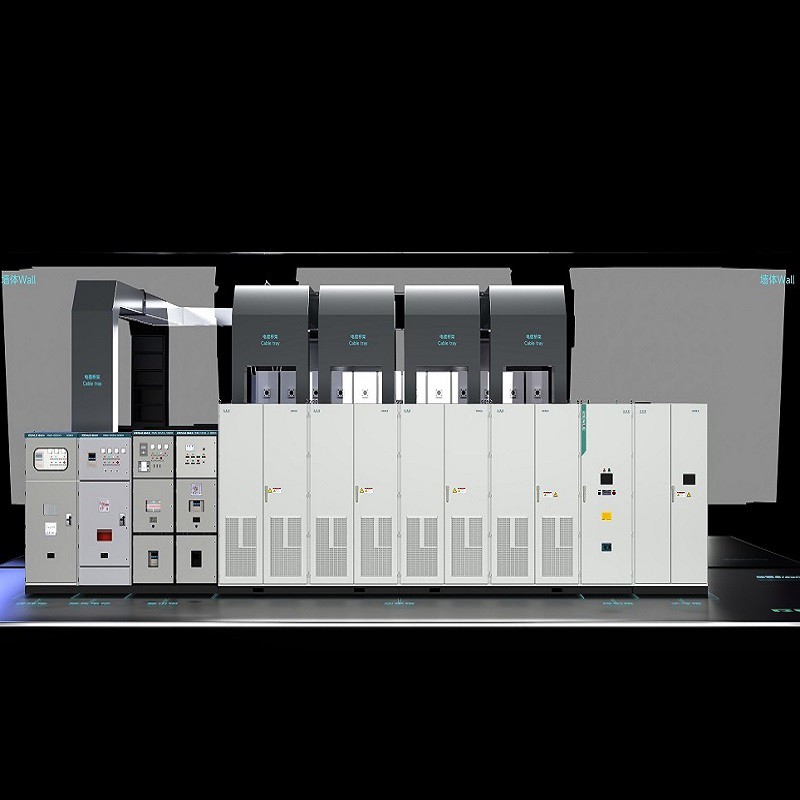

A capacidade térmica do VFD de alta tensão é um dos principais fatores que afetam sua capacidade de sobrecarga. Quando o VFD opera sob condições de sobrecarga, os semicondutores de potência (como os IGBTs) geram mais calor. A capacidade do VFD de dissipar esse calor de forma eficaz determina por quanto tempo ele pode suportar a sobrecarga. Os VFDs resfriados a água geralmente têm melhor desempenho térmico em comparação com os resfriados a ar. Você pode encontrar mais informações sobreVFD refrigerado a águaem nosso site.
2. Classificação de semicondutores
A classificação dos semicondutores de potência utilizados no VFD também desempenha um papel crucial na determinação da capacidade de sobrecarga. Semicondutores de classificação mais alta podem suportar correntes maiores por mais tempo. Os fabricantes selecionam cuidadosamente os semicondutores com base nas condições de carga esperadas e na capacidade de sobrecarga desejada do VFD.
3. Eficiência do sistema de refrigeração
A eficiência do sistema de refrigeração impacta diretamente no gerenciamento térmico do VFD. Um sistema de resfriamento bem projetado pode remover rapidamente o calor gerado durante sobrecargas, permitindo que o VFD opere em correntes mais altas por um período mais longo. A manutenção regular do sistema de refrigeração é essencial para garantir o seu desempenho ideal.
4. Carregar perfil
O perfil de carga da aplicação é outro fator importante. Diferentes aplicações possuem diferentes características de carga. Por exemplo, um compressor pode ter uma carga relativamente constante, enquanto uma correia transportadora pode passar por ciclos freqüentes de partida e parada e mudanças repentinas de carga. Compreender o perfil de carga ajuda a determinar com precisão a capacidade de sobrecarga necessária do VFD.
Métodos para determinar a capacidade de sobrecarga
1. Cálculo baseado nos requisitos do motor
O primeiro passo é entender os requisitos do motor. Determine a potência nominal do motor, a corrente nominal e as condições de sobrecarga esperadas. Por exemplo, se for esperado que o motor sofra uma sobrecarga de 150% durante 60 segundos durante a partida, calcule a corrente correspondente com base na corrente nominal do motor. Em seguida, selecione um VFD com capacidade de sobrecarga que possa suportar esta corrente pelo tempo especificado.
2. Simulação e Modelagem
Ferramentas avançadas de simulação e modelagem podem ser usadas para prever o comportamento do VFD sob diferentes condições de carga. Essas ferramentas levam em consideração as características elétricas, térmicas e mecânicas do VFD e do motor. Ao simular vários cenários, como diferentes perfis de carga e temperaturas ambientes, podemos determinar com precisão a capacidade de sobrecarga necessária para a aplicação.
3. Teste de campo
Os testes de campo são uma forma eficaz de verificar a capacidade de sobrecarga do VFD em condições reais. Instale o VFD na aplicação real e submeta-o a sobrecargas controladas. Monitore o desempenho do VFD, incluindo temperatura, corrente e tensão, durante o teste. Isto fornece dados valiosos sobre como o VFD se comporta sob condições reais de carga e ajuda no ajuste fino das configurações de sobrecarga, se necessário.
Considerações para diferentes níveis de tensão
Ao lidar com diferentes níveis de tensão, como 4160 V, são necessárias considerações especiais.Variador de frequência 4160Vtêm requisitos elétricos e de isolamento exclusivos. O sistema de isolamento deve ser projetado para suportar a alta tensão, e os semicondutores devem ser selecionados para lidar com os níveis específicos de corrente nesta tensão. Além disso, o sistema de resfriamento pode precisar ser mais robusto para lidar com a maior dissipação de energia associada à operação em alta tensão.
Estudos de caso
Vamos dar uma olhada em alguns estudos de caso para ilustrar a importância de determinar com precisão a capacidade de sobrecarga.
Estudo de caso 1: Aplicação de mineração
Em uma aplicação de mineração, um sistema de correia transportadora apresentava disparos frequentes do VFD. Depois de analisar o perfil de carga, descobriu-se que a correia transportadora estava sujeita a aumentos repentinos de carga quando pedras grandes eram carregadas sobre ela. O VFD original tinha capacidade de sobrecarga insuficiente para lidar com essas mudanças repentinas de carga. Ao atualizar para um VFD com maior capacidade de sobrecarga, a confiabilidade do sistema foi significativamente melhorada e o tempo de inatividade da produção foi reduzido.
Estudo de caso 2: Geração de energia
Em uma usina de geração de energia, um motor de compressor estava apresentando problemas na partida. A seleção inicial do VFD não levou em conta os altos requisitos de torque de partida do compressor. Ao recalcular a capacidade de sobrecarga com base nas características de partida do motor e selecionar um VFD mais adequado, o compressor conseguiu partir suavemente, melhorando a eficiência geral do processo de geração de energia.
Conclusão
Determinar a capacidade de sobrecarga de um VFD de alta tensão é uma tarefa complexa, mas essencial. Requer uma compreensão abrangente dos requisitos do motor, do perfil de carga da aplicação e das características técnicas do próprio VFD. Considerando fatores como capacidade térmica, classificação de semicondutores, eficiência do sistema de resfriamento e perfil de carga, e usando métodos como cálculo, simulação e testes de campo, podemos selecionar com precisão um VFD com a capacidade de sobrecarga apropriada.
Se você precisar de um VFD de alta tensão para sua aplicação industrial e quiser discutir os requisitos de capacidade de sobrecarga, estamos aqui para ajudar. Nossa equipe de especialistas pode fornecer aconselhamento profissional e soluções personalizadas. Entre em contato conosco para obter mais informações e iniciar uma discussão sobre aquisição.
Referências
- "Inversores de frequência variável: seleção, aplicação e manutenção" por Bimal K. Bose
- Padrões IEEE para sistemas e equipamentos de energia industrial relacionados a VFDs de alta tensão
- Documentação técnica do fabricante sobre VFDs de alta tensão
